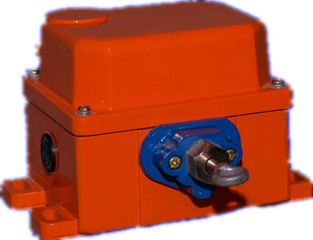

SMS拉繩開關3
一、產品描述：
拉繩開關是帶式輸送機的保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。分為手動復位和自動復位兩種：
自動復位：動作后能自動回到初始位置，但可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
二、工作原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
三、拉繩開關卡死故障
拉繩開關卡死時，先將入戶線的閘刀開關拉開（或?qū)⒈ｋU插橋拔出），切斷電源，然后進行檢修。檢修時，旋開拉繩開關的蓋子，仔細檢查拉線開關卡死的原因在哪里。
拉繩開關卡死的原因常見的有2種：
一是彈簧的彈力減弱，可通過調整彈簧，并將彈簧的兩端固定牢。如扔未能卡死現象時。只好更換彈簧或更新新的開關。
二是因?yàn)殚L期不使用，致使開關的彈簧、螺釘?shù)攘慵P，轉動摩擦阻力大而被卡死。此時就應先除銹，并在轉動摩擦部分加幾滴機油或衣車油，以減小摩擦力，然后用手多次拉動開關，直到能靈活轉動時，再用干凈的棉布或碎步將開關的里里外外擦干凈，裝回蓋子即可
四、拉繩開關故障檢修
1、檢查拉線動作桿，確保它在正常的位置。
2、檢查導線連接，看看是否正確，螺絲是否擰緊。
3、檢查開關內部凸輪，看看是否能夠觸動微動開關，如有問題，請重新安裝凸輪。
4、檢查微動開關觸頭，看看是否接觸良好，必要時可更換。
5、如果以上檢查處理后故障依舊，則可能外圍電路有問題。
